Apa itu PAP2T (Gateway) untuk VoIP dan Cara Konfigurasi

 Pengetahuan Fisik PAP2T

Panel Belakang

Pada perangkat PAP2T yang harus Anda pahami dari fisiknya yaitu memiliki 3 Port dan masing-masing 1 Port untuk Ethernet (blok warna biru) dan 2 port untuk Line Telephone (blok warna kuning). Port ethernet Anda dapat hubungkan dengan Router ataupun komputer yang dapat dihubungkan dengan server VoIP yang Anda buat. Sedangkan port line telephone sebagai clientnya yang tiap port memiliki extension yang berbeda, sehingga dalam 1 perangkat PAP2T hanya menyediakan 2 extensions atau dua nomor yang dapat digunakan dalam berkomunikasi.

Panel Depan

Pada panel depan memiliki 4 lampu indikator :

1. Lampu Indikator Power yang akan hidup dengan 2 indikator, yaitu merah dalam keadaan belum bisa digunakan dan lampu berwarna kuning yang berarti sudah dapat digunakan atau dioperasikan.
2. Lampu indikator Internet atau status dari koneksi yang dari port Ethernet.
3. Lampu indikator Phone 1 dan Phone 2, pada kedua lampu ini hidup jika keduanya sudah di konfigurasi extension-nya masing-masing.

Topology dan Konektifitas

Secara standar Anda dapat mengikuti seperti pada gambar di atas ataupun Anda memiliki gambaran sistem lain tidak masalah, yang terpenting adalah PAP2T dapat memiliki IP yang akan dikonfigurasi nantinya pada PC/Komputer lain. Dalam contoh ini kami memiliki topology jaringan telephone yang ingin saya terapkan adalah sebagai berikut.

Konfigurasi PAP2T

Sebelum Anda mengkonfigurasi PAP2T diharapkan kabel jaringan LAN dan Telephone sudah tersambung pada perangkat dan lampu indikator Internet dalam keadaan hidup. Untuk line telephone pastikan sudah tersambung dan untuk memastikannya adalah dengan mendengarkan tombol pada telephone Anda, jika berbunyi maka sudah dapat digunakan, bukan dari lampu indikator yang menyala.

Akses Menu Interaktif

1. Gunakan salah satu telephone dari kedua port line phone 1 dan line phone 2.
2. Tekan * (bintang) 4 kali untuk masuk ke Menu Interaktif
3. Tunggu hingga Anda mendengarkan “Configuration menu. Please enter option followed by the # (pound) key or hang up to exit.” yang berarti masukkan menu konfigurasi (lihat Tabel Kode Menu Interaktif) dan diakhiri dengan tombol # (pagar), atau untuk membatalkan dengan menutup telephone.

Penggunaan Menu Interaktif

Setelah memasukan salah satu menu dengan menekan kode angka yang berada pada tabel menu interaktif, Anda dapat membatalkan apa yang telah Anda konfigurasi dengan menekan tombol * (bintang) 2 kali sebelum 1 detik. Dan untuk penggunaan titik Anda dapat dengan menggunakan * (bintang).

Contoh ketika Anda ingin mengkonfigurasi IP Address secara static dengan kode menu 111# dengan IP Address 192.168.10.4 maka Anda dapat menekan tombol 192*168*10*4, jika sudah untuk mengakhiri Anda dapat menekan tombol # (pagar), dan untuk menyimpan tekan tombol 1 (to save), tombol 2 untuk mengecek yang telah dikonfigurasi (to review), tombol 3 untuk memasukkan ulang (to re-enter) dan untuk membatalkan tombol * (bintang).

PENTING..!

Dalam mengkonfigurasi IP PAP2T ke static pastikan terlebih dahulu Anda mengecek status dari DHCP dalam keadaan tidak aktif (disable) dengan cara memasukkan kode menu 100# untuk mengetahui statusnya, maka akan diberitahukan DHCP dalam keadaan enable atau disable.

Tabel Kode Menu Interaktif

Fungsi	Kode tombol	Pilihan	Keterangan
Masuk ke menu interaktif	****	-	Masukkan kode ini untuk membuka menu interaktif, dan pastikan jangan menekan tombol apapun sebelum Anda mendengarkan “Configuration menu. Please enter option followed by the # (pound) key or hang up to exit.”
Cek Status DHCP	100#	-	Gunakan tombol ini untuk mengetahui status dari DHCP PAP2T dalam keadaan enable (aktif) atau disable (tidak aktif).
Enable/Disable DHCP	101#	1 untuk enable 0 untuk disable   Pilihan selanjutnya: 1 untuk save (simpan) 2 untuk mengecek 3 untuk mengatur ulang * untuk membatalkan	Pastikan ketika Anda ingin mengaktifkan (enable) DHCP Client, router memiliki DHCP Server. Jika tidak maka Anda bisa menonaktifkan (disable) dan pastikan Anda memasukkan IP secara static.
Cek IP Address	110#	-	Gunakan kode ini untuk mengetahui IP Address PAP2T agar dapat diakses melalui Browser.
Pengaturan IP Statik	111#	Masukkan IP yang Anda inginkan, dan untuk mengganti titik “.” Gunakan tombol bintang (*)   Pilihan selanjutnya: 1 untuk save (simpan) 2 untuk mengecek 3 untuk mengatur ulang * untuk membatalkan	Untuk mengatur IP statik pastikan DHCP dalam keadaan tidak aktif (disable). Jika DHCP dalam keadaan aktif (enable) maka Anda akan mendengarkan “Invalid Option”.
Cek subnet mask	120#	-	Gunakan kode ini untuk mengetahui subnet mask pada PAP2T.
Set subnet mask	121#	Masukkan subnet mask yang Anda inginkan, dan untuk mengganti titik “.” Gunakan tombol bintang (*)   Pilihan selanjutnya: 1 untuk save (simpan) 2 untuk mengecek 3 untuk mengatur ulang * untuk membatalkan	Untuk mengatur subnet mask pastikan DHCP dalam keadaan tidak aktif (disable). Jika DHCP dalam keadaan aktif (enable) maka Anda akan mendengarkan “Invalid Option”.
Cek Statik Gateway	130#	-	Gunakan kode ini untuk mengetahui gateway pada PAP2T.
Set Statik Gateway	131#	Masukkan gateway yang Anda inginkan, dan untuk mengganti titik “.” Gunakan tombol bintang (*)   Pilihan selanjutnya: 1 untuk save (simpan) 2 untuk mengecek 3 untuk mengatur ulang * untuk membatalkan	Untuk mengatur gateway pastikan DHCP dalam keadaan tidak aktif (disable). Jika DHCP dalam keadaan aktif (enable) maka Anda akan mendengarkan “Invalid Option”.
Reboot/Restart perangkat	732668#	-	Setelah Anda mendengarkan “Option successful”, tutup telepon Anda. Dan perangkat otomatis restart
Factory Reset	73738#	1 untuk megijinkan * untuk membatalkan	Menu ini untuk mereset konfigurasi sebelumnya.

Konfigurasi Extension Telepon

Sebelum Anda mengkonfigurasi perangkat PAP2T pastikan jaringan sudah tersambung dengan benar dan lampu indikator Internet dalam keadaan hidup, dan Router menyediakan DHCP Server untuk memberikan IP Address ke client khususnya perangkat PAP2T. Jika sudah memiliki DHCP Server maka lanjut ke pengaturan selanjutnya pada perangkat telepon Analog yang telah tersambung pada perangkat PAP2T dan ikuti langkah berikut :

1. Masuk ke menu interaktif dengan menekan tombol **** (bintang 4 kali) hingga Anda mendengarkan “Configuration menu. Please enter option followed by the # (pound) key or hang up to exit.”
2. Cek status DHCP dengan menekan tombol 100# hingga Anda mendengar status DHCP dari perangkat dengan mengucapkan Disable atau Enable. Pastikan DHCP perangkat Anda dalam keadaan Enable, kemudian lanjut ke tahap selanjutnya.
3. Cek IP Address dengan menekan tombol 110# , dengarkan dengan seksama dalam penyampaian IP address dan catat kemudian masukkan IP yang telah didapat ke aplikasi Browser. Maka tampilan awal akan seperti berikut.

Jika Anda ingin mengkonfigurasi IP Address perangkat PAP2T secara statik Anda dapat mengaturnya di menu System dan disable DHCP dengan memilih No pada DHCP, kemudian isi Static IP, Network dan Gateway. Contohnya IP Addres yang ingin saya berikan adalah 172.16.100.200/24 dengan Gateway 172.16.100.1. Save Settings

Dan jangan lupa untuk memasukkan IP Address yang telah kita konfigurasi di browser. Namun dalam hal ini kami tidak memberikan IP secara statik tetapi tetap menggunakan IP address yang telah diberikan Server DHCP yaitu 172.16.100.254. Login sebagai Admin dengan menekan tombol Admin Login

Pada tampilan Admin maka menu akan bertambah dan kita dapat mendaftarkan extension pada line telepon 1 dan telepon 2 dengan klik pada menu Line 1 dan Line 2

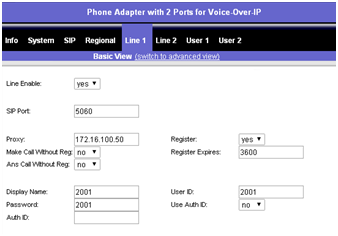

Pada line 1 isi Proxy dengan IP Server VoIP yang Anda miliki, dalam hal ini server VoIP memiliki IP Address 172.16.100.50. untuk Display Name masukkan nama pada Extension yang akan kita masukkan. Untuk User ID dan Password 2001 yang berarti pada Line 1 atau port Phone 1 memiliki extension 2001. Setelah itu klik Save Setting untuk menyimpan

Pada line 2 isi Proxy dengan IP Server VoIP yang Anda miliki, dalam hal ini server VoIP memiliki IP Address 172.16.100.50. untuk Display Name masukkan nama pada Extension yang akan kita masukkan. Untuk User ID dan Password 2002 yang berarti pada Line 2 atau port Phone 1 memiliki extension 2002. Setelah itu klik Save Setting untuk menyimpan

Jika Anda sudah mengkonfigurasi extension pada setiap line telepon maka Anda dapat perhatikan LED untuk Phone 1 dan Phone 2 dalam keadaan hidup atau aktif.

Cek Koneksi

Untuk mencoba apakah pengaturan telepon yang telah kita konfigurasi sudah benar dan dapat digunakan adalah dengan cara pada line telepon 1 anda menelepon ke telepon 2 dengan cara.

Pada telepon 1 hubungi telepon 2 dengan nomor 2002 dan diakhiri dengan # (pagar) atau sebagai berikut 2002#, dan jika sudah benar maka telepon 2 akan berdering
